Breve tutorial passo a passo

Eccoci al secondo appuntamento con questo  tutorial suddiviso in 4 parti dove affronteremo il design 2d e la modellazione 3d di un divano IKEA, modello KLIPPAN a 2 posti.

(https://www.ikea.com/it/it/catalog/products/S79010614).

Nel tutorial precedente si è mostrato come creare in AutoCAD le viste in pianta e frontale del divano, oggi termineremo il 2d, per prepararci al 3d che verrà iniziato al prossimo appuntamento.

Il progetto

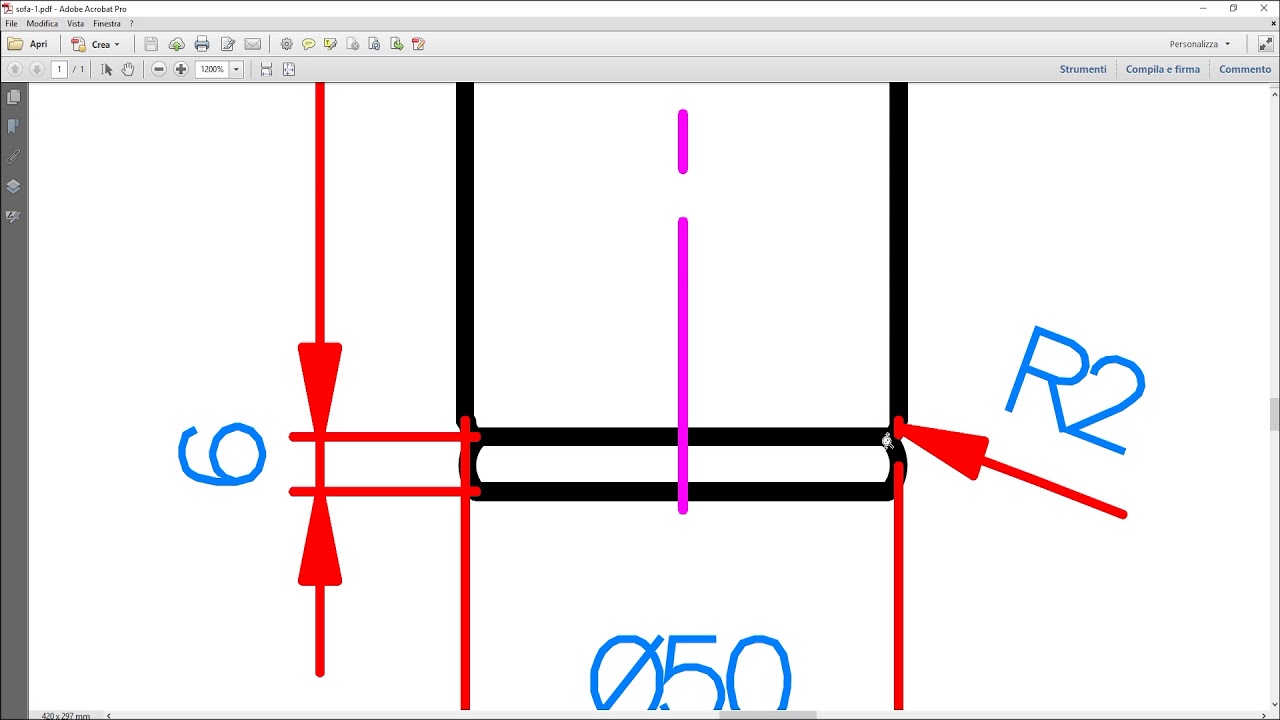

Qui come riferimento il progetto e le misure che seguiremo:

Gli step

In questa fase del design comandi come taglia, arco 3 punti e l’uso degli osnap e dell’opuntamento saranno fondamentali. Il comando arco 3 punti, ricordiamo, funziona in questo modo, individua geometricamente l’unico arco passante tra 3 punti nel piano:

• Entrare nel comando
• specificare il primo punto dell’arco, il punto iniziale
• specificare il secondo punto dell’arco, il punto intermedio
• specificare il terzo punto dell’arco, il punto finale

Tips:

• quando usate il comando taglia, se dovete tagliare massivamente e volete libertà di azione, dopo essere entrati nel comando, cliccate INVIO (scegliendo quindi ‘seleziona tutto’, ossia tutta la geometria funzionerà come elementi di taglio).
• se avete un angolo raccordato e volete rimuoverlo, potete raccordarlo usando come raggio zero e l’opzione taglia, attiva su taglia.
• Se siete dentro il comando taglia, o estendi, usandolo tenendo premuto il tasto maiuscola invertirete la sua funzione, quindi da taglia a estendi o da estendi a taglia.
• Se prevedete di usare molto un comando, verificate che sia presente l’opzione multiplo nel comando ed usatela!

Passaggi finali

Una volta conclusa la vista in sezione, tutto è pronto prima del prossimo tutorial, dove daremo forme 3d al nostro progetto 2d fino a ottenere il nostro divano:

Scriveteci

Vi ricordo che postare le vostre domande è semplice, fornite una descrizione di massima del vostro problema/dubbio e del vostro obiettivo con AutoCAD. Se complesso potete aiutarvi con una descrizione per passi e/o con screenshot affinché possa essere riprodotto.

Alla prossima!
